可曲挠橡胶接头口型设计步骤有哪些
- 2016-01-12 17:18:00
- admin 原创
- 4048

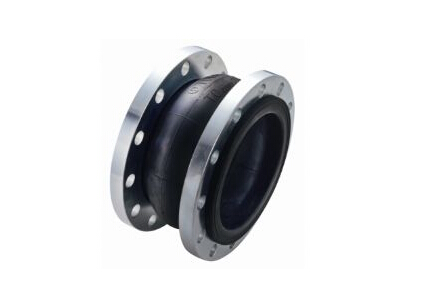

可曲挠 橡胶接头也可以称为 橡胶软接头，在对口型设计的要求后还要对其设计的步骤进行了解，这样才能生产出符合各种要求的 橡胶接头。在这里中最关键的是它的参数，由于是橡胶，所以变数很多，这些都要考虑在内。
由于影响可曲挠橡胶接头口型设计关键参数——压出膨胀率的因素很多，因而很难一次性地设计出合格的口型。通常根据可曲挠橡胶接头口型设计的基本原则边设计，边试验，边修正，最后获得所需的口型。其设计步骤如下。
1、在确定的工艺条件（温度，压出速率等）下，任选一个口型，可曲挠橡胶接头用同一配方的胶料压出一段坯料，计算其压出膨胀率。
2、依据计算出的压出膨胀率确定口型样板尺寸，其计算公式为：口型样板尺寸=成品尺寸/压出膨胀率。若为中空制品（如内胎、胶管等），其口型直径可按下式确定：口型直径＝（设计内径+內胶壁厚*2）/压出膨胀率。
而各种实心制品压出时的板式口型，除需考虑可曲挠橡胶接头胶料的压出膨胀率外，还要考虑压出半成品的断面变形，通常有中间大、边缘小的特点。
3、按上述计算所得的口型样板尺寸，制出比其略小尺寸的口样板。
4、按相同配方和工艺条件进行可曲挠橡胶接头胶料半成品试压出，并测量压后半成品各部位的尺寸，计算实际压出膨胀率。
5、根据试验所得的半成品尺寸和实际压出膨胀率，修正口型尺寸，并进行再试验，再修正，直至达到设计要求。
在设计步骤中我们可以了解可曲挠橡胶接头对被挤压的不定因素都会被公式计算在内，这是对以后在使用过程中偶尔出现偏差做一些调整。
